МОДЕРНИЗАЦИЯ ВЕРТОЛЁТОВ
Ми-17МСБ
Ми-17МСБ
Комплексная модернизация платформы Ми-8/17: новые двигатели ТВ3-117ВМА-СБМ1В-03, современный авиационный комплекс, увеличенная дальность с допбаками, конфигурации SAR/patrol/transport, совместимость с NVG, ИК-защита и система внешней подвески.
Огляд платформи
Многоцелевая машина для транспортных, поисково-спасательных и специальных задач
Ми-17МСБ сохраняет компоновочные и эксплуатационные преимущества платформы Ми-8/17, но получает заметно более мощную силовую установку, современную авионику, расширенный набор миссионного оборудования и конфигурации для работы в жарком климате, горах, ночью и при повышенных требованиях к автономности.

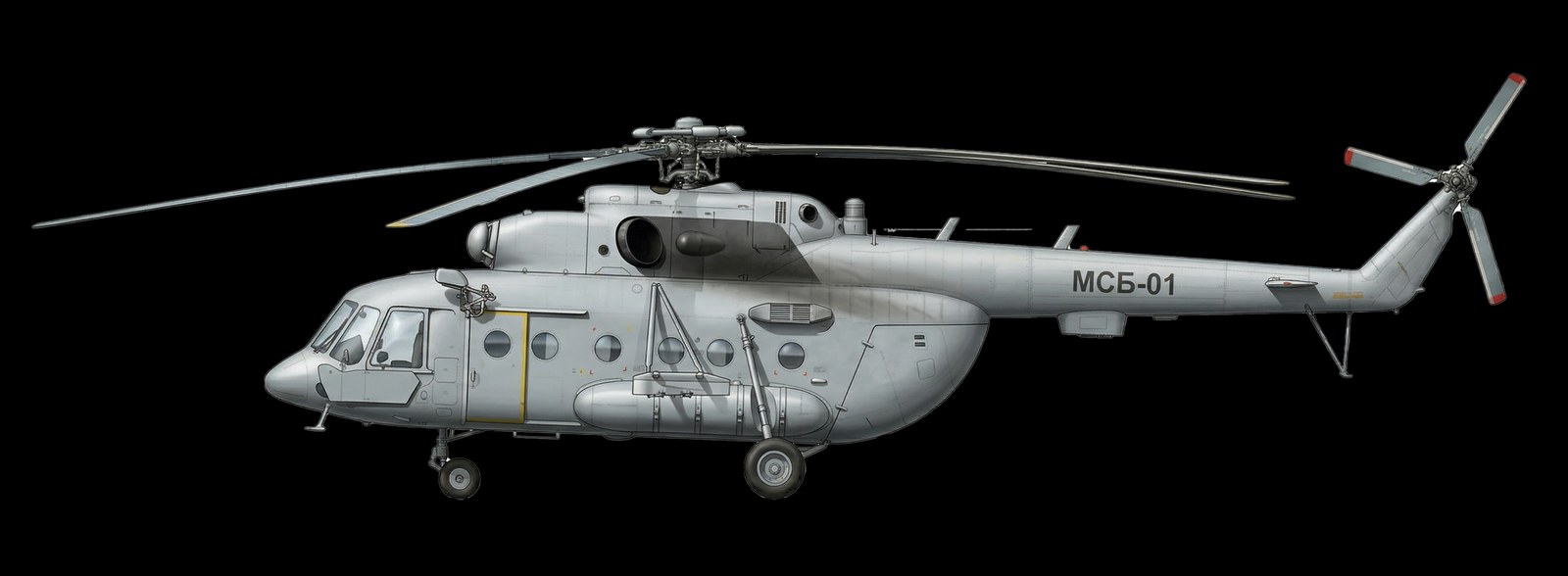

Общий вид вертолёта
Ключевые преимущества
Интерактивный обзор платформы
Исследуйте платформу
Нажмите на выделенную зону силуэта вертолёта, чтобы просмотреть подробную информацию о системе.
Нажмите на зону, чтобы изучить системы платформы.
Силова установка
Двигатели ТВ3-117ВМА-СБМ1В-03
Турбовальные двигатели со свободной турбиной для устойчивой работы при высоких температурах и на больших высотах. Доработаны компрессор, камера сгорания, турбины и система автоматического управления.

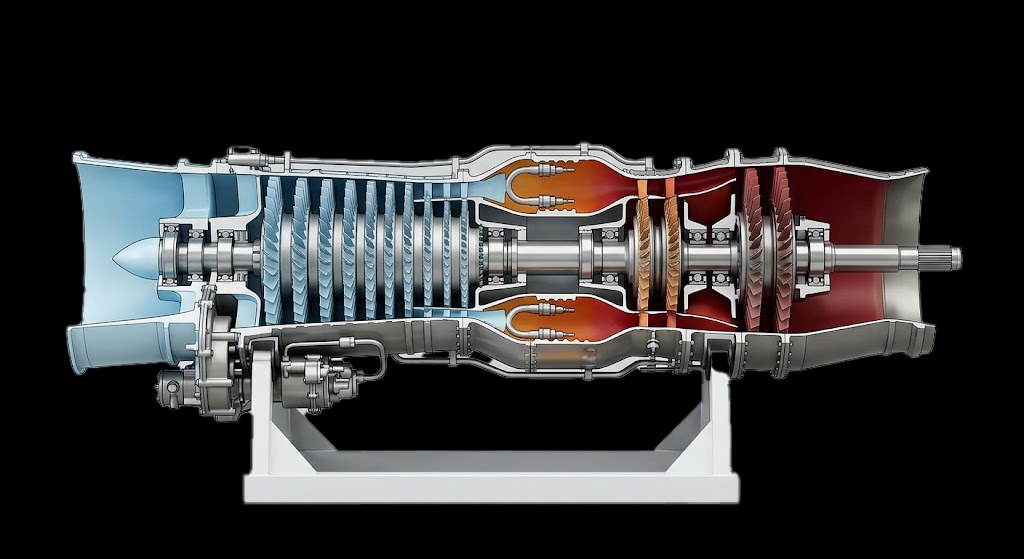

Двигатель ТВ3-117ВМА-СБМ1В-03, разрез или общий вид силовой установки
Режимы мощности
Режимы мощности двигателя
Лётно-технические характеристики
Дальность и лётные данные
Сравнение дальности
Дальность полёта
Авионика и навигация
Модернизированная кабина и бортовые системы
GPS/COM/VOR/ILS, HTAWS, метеорадар, цифровая голосовая связь, ADS-B транспондер, спутниковый трекинг Iridium и радиовысотомер — современный и коммерчески убедительный комплекс.
Garmin GTN-750H
Многофункциональная навигационно-связная система с GPS, VOR/ILS, встроенной VHF-радиостанцией, электронной картой, HTAWS и отображением данных метеорадара.
- • VHF: 118.000–136.975 MHz
- • шаг сетки: 8.33 / 25 кГц
- • мощность COMM: 10 Вт
- • екран 6", 600×708
DVCS6100
Цифровая система внутренней и внешней голосовой связи с коммутацией аудиоканалов и контролем исправности.
- • внутренняя связь экипажа
- • распределение радиоканалов
- • маршрутизация аудиосигналов
RDR-2100 Weather Radar
Обнаружение опасных зон конвективной облачности и грозовой активности.
- • дальность обнаружения до 420 км
- • азимутальное перекрытие 100°
- • перекрытие по углу места 60°
- • масса 4,5 кг
A-037 + GTX-33DH/345R + Skytrack
Радиовысотомер, ADS-B/Mode A/C/S транспондер и спутниковый трекинг через сеть Iridium для контроля маршрута и обмена сообщениями.
- • A-037: висота 0–750 м
- • GTX: Mode A/C/S, ADS-B
- • Skytrack: tracking + text + satellite voice

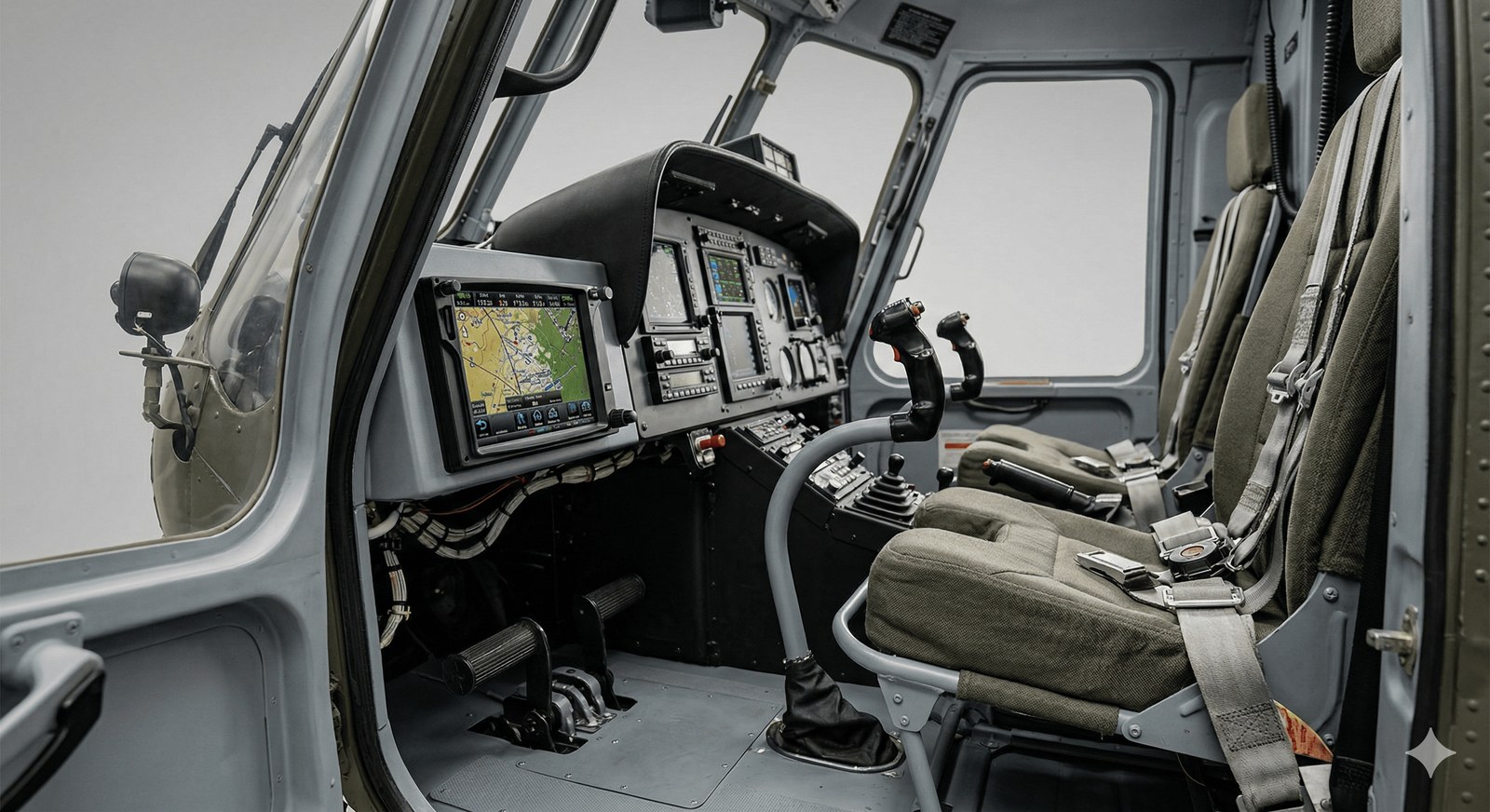

Модернизированная кабина с панелью Garmin GTN-750H
Миссионное оборудование
Конфигурации SAR, utility и patrol
Ми-17МСБ предлагает проверенные в эксплуатации пакеты миссионного оборудования для поисково-спасательных, наблюдательных и транспортных задач днём и ночью.

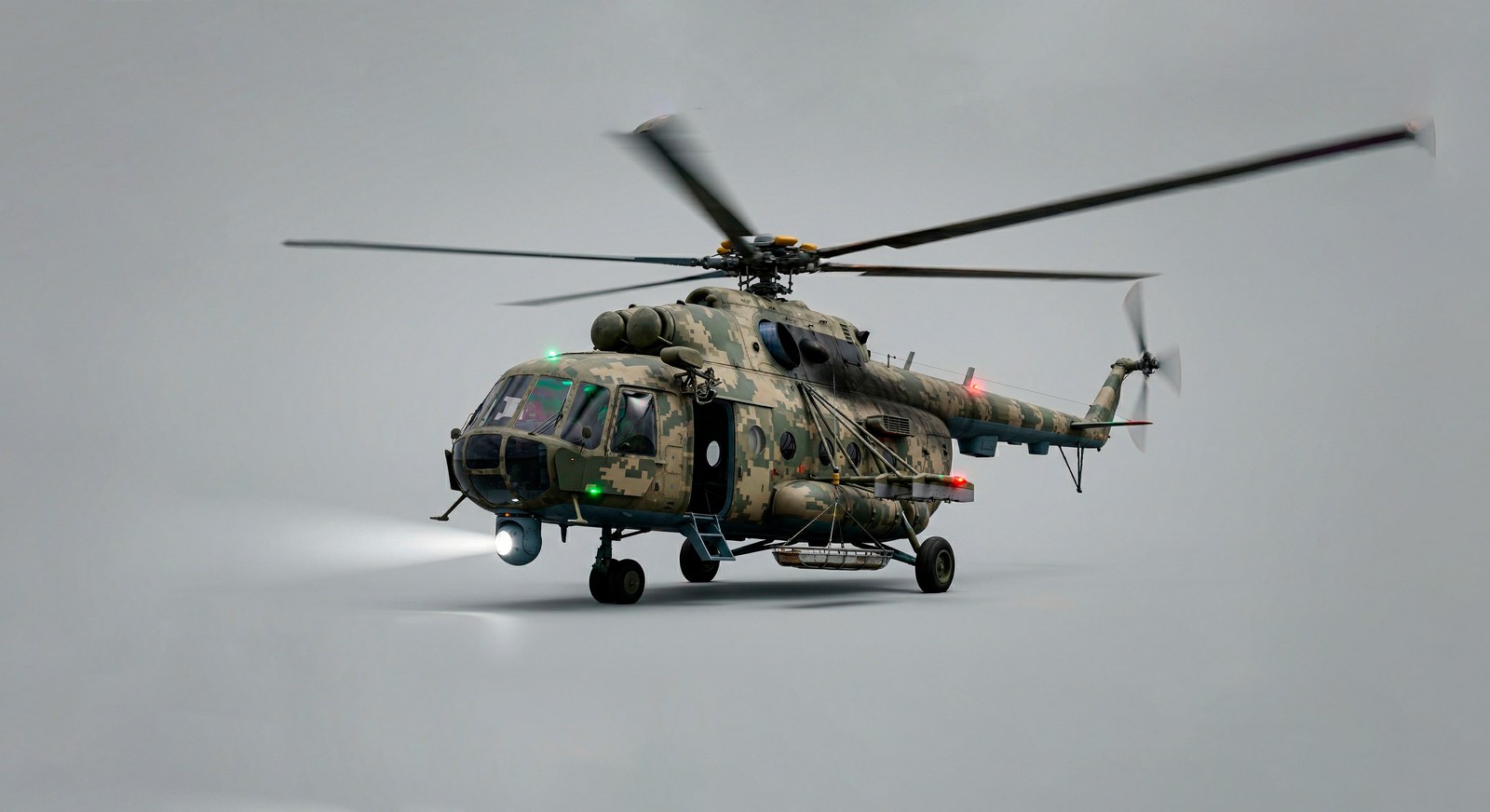

Конфигурация SAR: прожектор, лебёдка, ночные операции
HSL-1600 Searchlight
Ксеноновый прожектор для ПВО, наблюдения, осмотра площадки и ночной работы.
- • xenon short-arc 1600 W
- • 30–40 млн кандел
- • поворот по азимуту до 340°
- • дальность распознавания до 1,6 км
ЛПГ-150М
Спасательная лебёдка для подъёма грузов и людей с земли или в режиме зависания.
- • грузоподъёмность до 150 кг
- • дистанционное управление
- • установка над раздвижными дверями
СО-121 / ICE DETECTOR
Непрерывный контроль интенсивности обледенения с передачей сигнала в противообледенительную систему.
- • чувствительность до 3 мм
- • удаление льда: до 10 с в полёте
- • непрерывная работа: 20 часов
Пылезащитное устройство
Циклонная защита силовой установки от пыли и посторонних предметов, корпус из композитных материалов.
- • работа в запылённых районах
- • снижение загрязнения газовоздушного тракта
Подвеска и дальность
Внешняя подвеска, допбаки и ночные полёты
Для utility-операторов, ПВО, пожарных задач и дальних перегонов — с практическим приростом возможностей в каждой конфигурации.
Новая внешняя подвеска
Разработана для минимизации нагрузок на фюзеляж и расширения задач с внешним грузом.
- • расчётная грузоподъёмность до 6 т
- • транспортування негабариту
- • Bambi Bucket / пожаротушение
- • монтажные работы и трелёвка
Дополнительные внешние баки
По одному баку на каждый борт. Аэродинамическая форма и защита от утечки топлива при повреждении.
- • ёмкость каждого бака: 845 л
- • дальность до 1 955 км
Баки с пенополиуретаном
Наполнитель уменьшает перелив топлива при манёврах и снижает риск воспламенения паров при повреждении.
NVG-совместимость
Адаптация внутреннего и внешнего светотехнического оборудования под ОНВ PNL-3 / PNL-4 и шлемы THL-5NV.

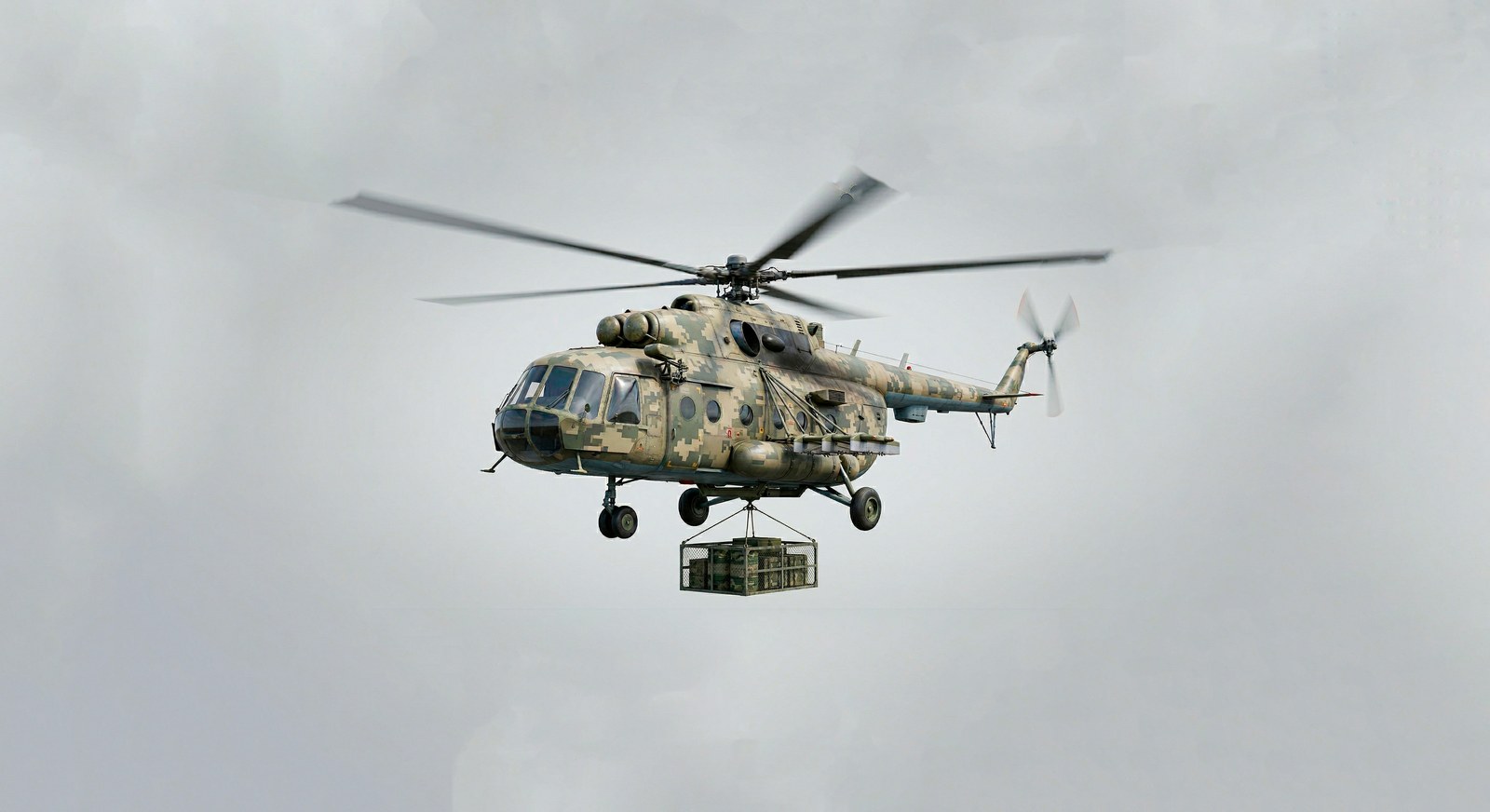

Внешняя подвеска, допбаки, грузовые операции
Комплекс захисту
Снижение ИК-заметности и противодействие ИК-угрозам
Многоуровневый защитный комплекс: снижение ИК-заметности выхлопа, оптико-электронное подавление, тепловые ловушки и бронирование критических зон.

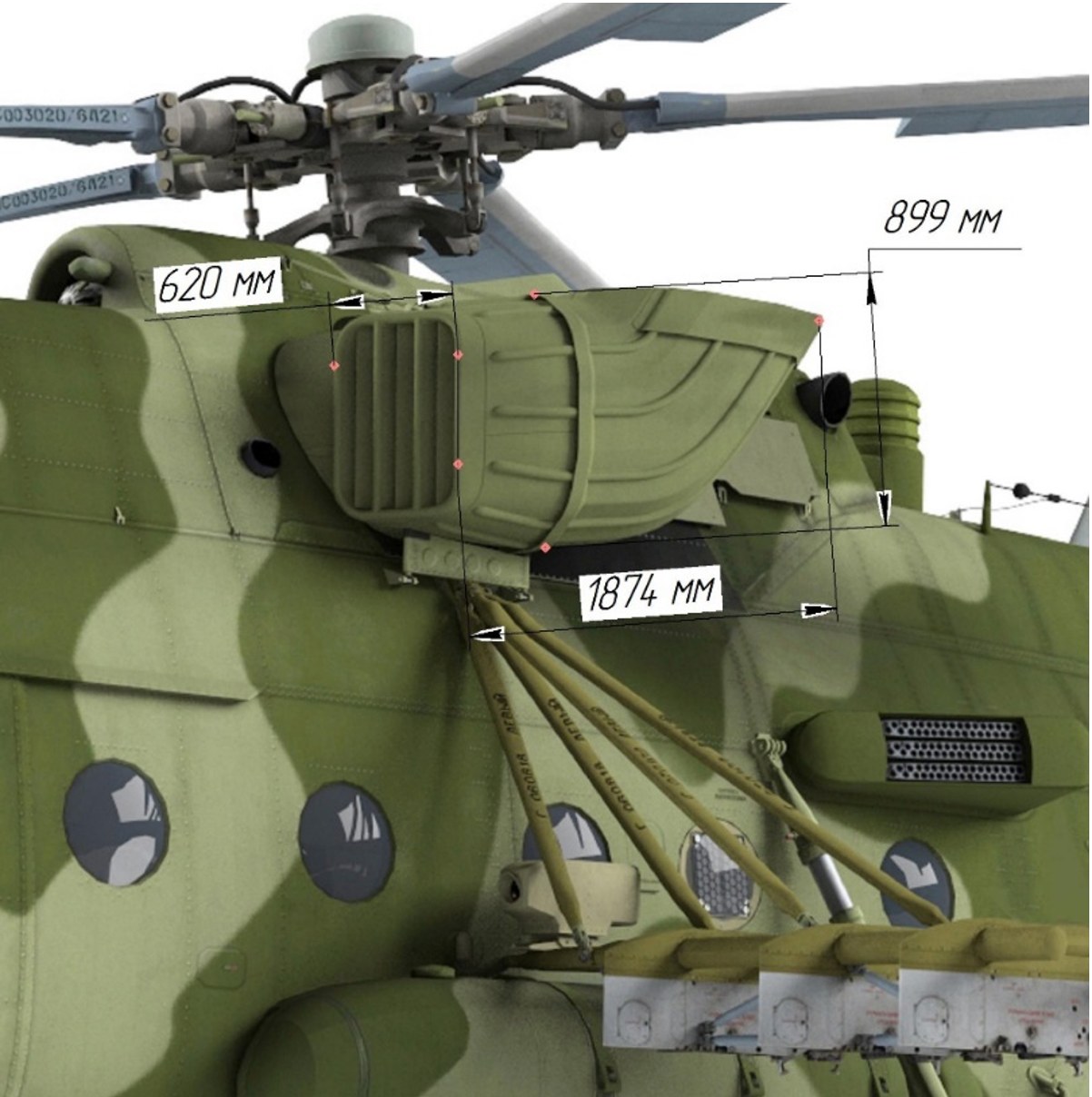

Системы защиты: Квадрос, ЕВП-8
Снижение ИК-заметности
Эффективность ЕВП-8
Рабочая дальность «Квадрос» КМ-01ВЭ
«Квадрос» КМ-01ВЭ
Станция оптико-электронного подавления для противодействия ракетам с ИК ГСН. Эффективна против ИК ГСН на 200–5 000 м.
ЕВП-8
Система снижения ИК-заметности выхлопа. Снижает ИК-заметность не менее чем в 4 раза по сравнению со стандартной схемой.
Дополнительные элементы
- • блоки отстрела тепловых ловушек АСО-2В
- • бронювання окремих критичних зон
- • возможность интеграции в special mission configuration
Специальная конфигурация
Вооружённая и штурмовая конфигурация
При необходимости платформа может оснащаться прицельно-навигационным комплексом и подвесными средствами поражения. Подробный состав вооружения предоставляется в отдельных материалах по запросу.
Возможность интеграции управляемого оружия в составе специализированной конфигурации.
Подвесные блоки и контейнеры для задач огневой поддержки.
Возможность установки бортовых точек ведения огня в рамках mission-specific configuration.
Подробный состав вооружения лучше выносить в отдельные материалы по запросу.

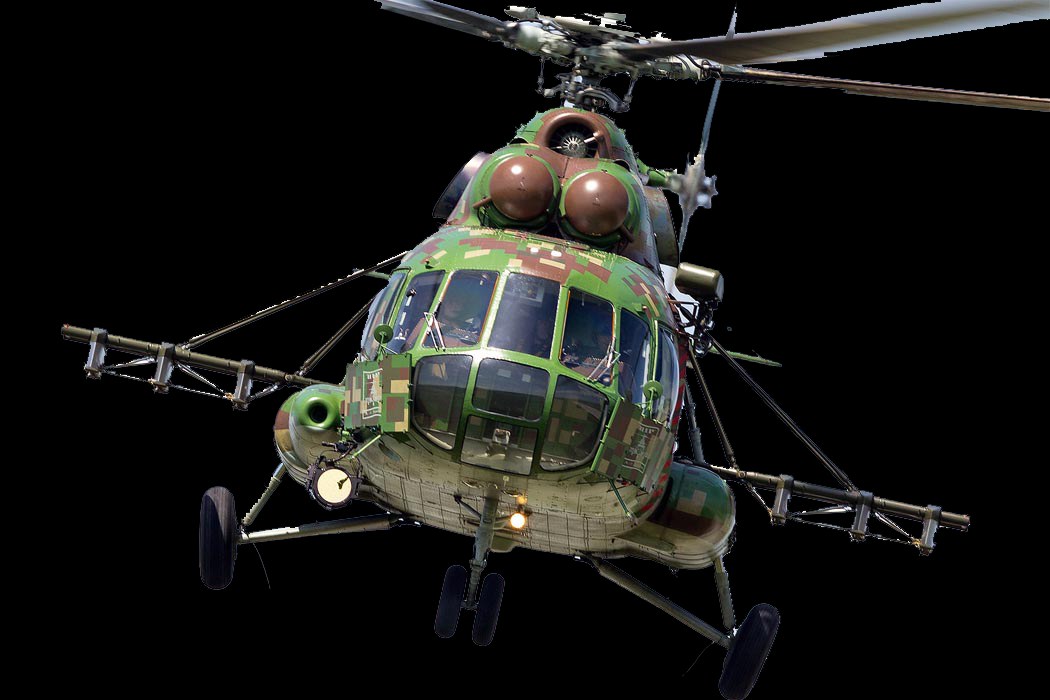

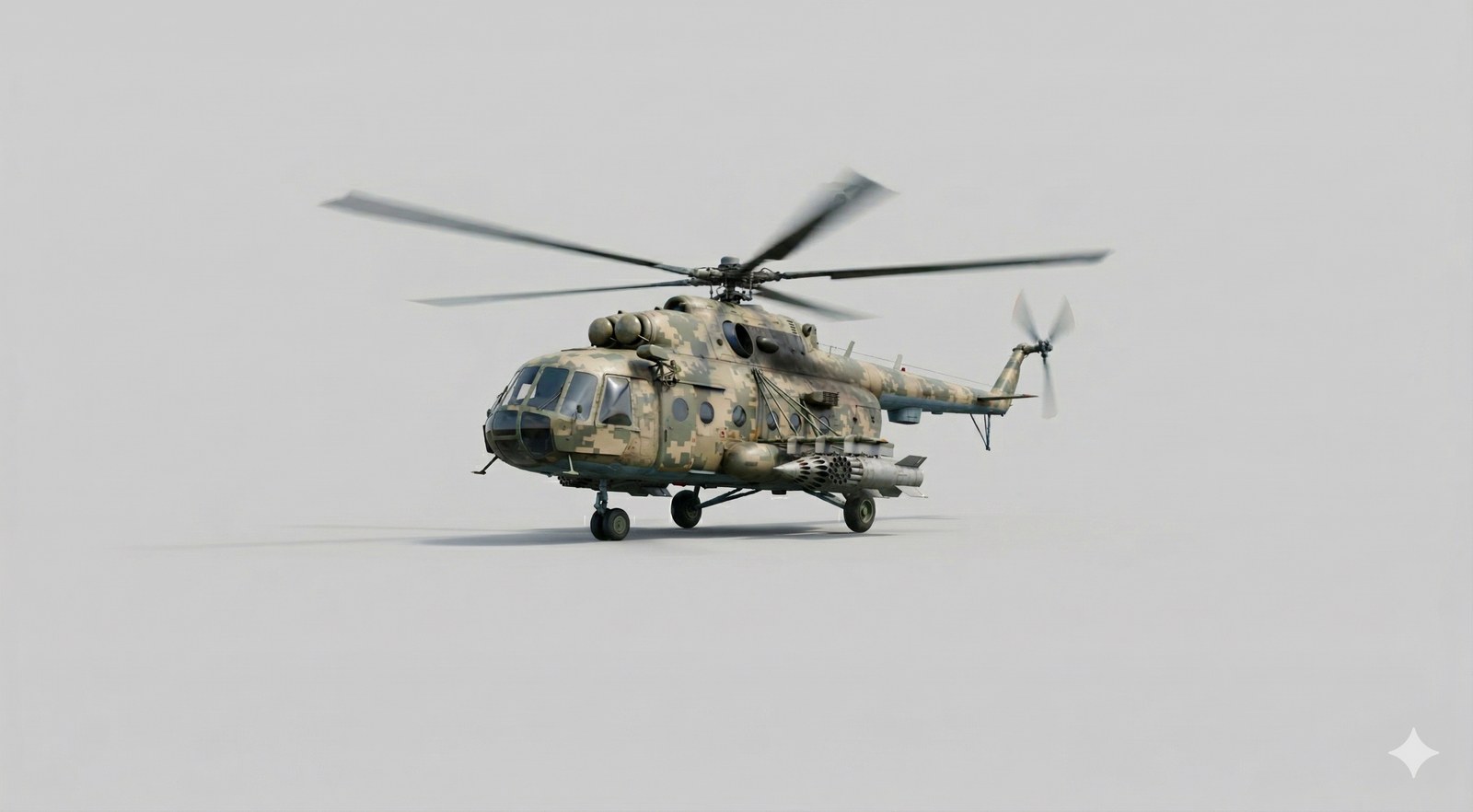

Вооружённая конфигурация (компактный блок)
