Модернизированный зенитный ракетный комплекс
С-125«Печора-2БМ»
Комплексная модернизация с цифровой архитектурой обработки сигналов, пассивными оптико-электронными каналами для работы днём и ночью, оптоволоконными каналами связи, автономным электроснабжением и существенно сокращённым временем развёртывания.
≤ 25 мин
Развертывание / свёртывание
300 м
Вынос ПБУ от антенного поста
4 ПУ
В составе ракетной батареи
+15 лет
Продление ресурса механических частей
ОБЩАЯ КОНЦЕПЦИЯ
Модернизация как переход к более современной и живучей архитектуре
Это не просто ремонт старой системы, а комплексная переработка: новые цифровые устройства, обновлённые рабочие места, улучшенные каналы связи между элементами, встроенный контроль, автономное энергоснабжение и новая оптико-электронная подсистема.

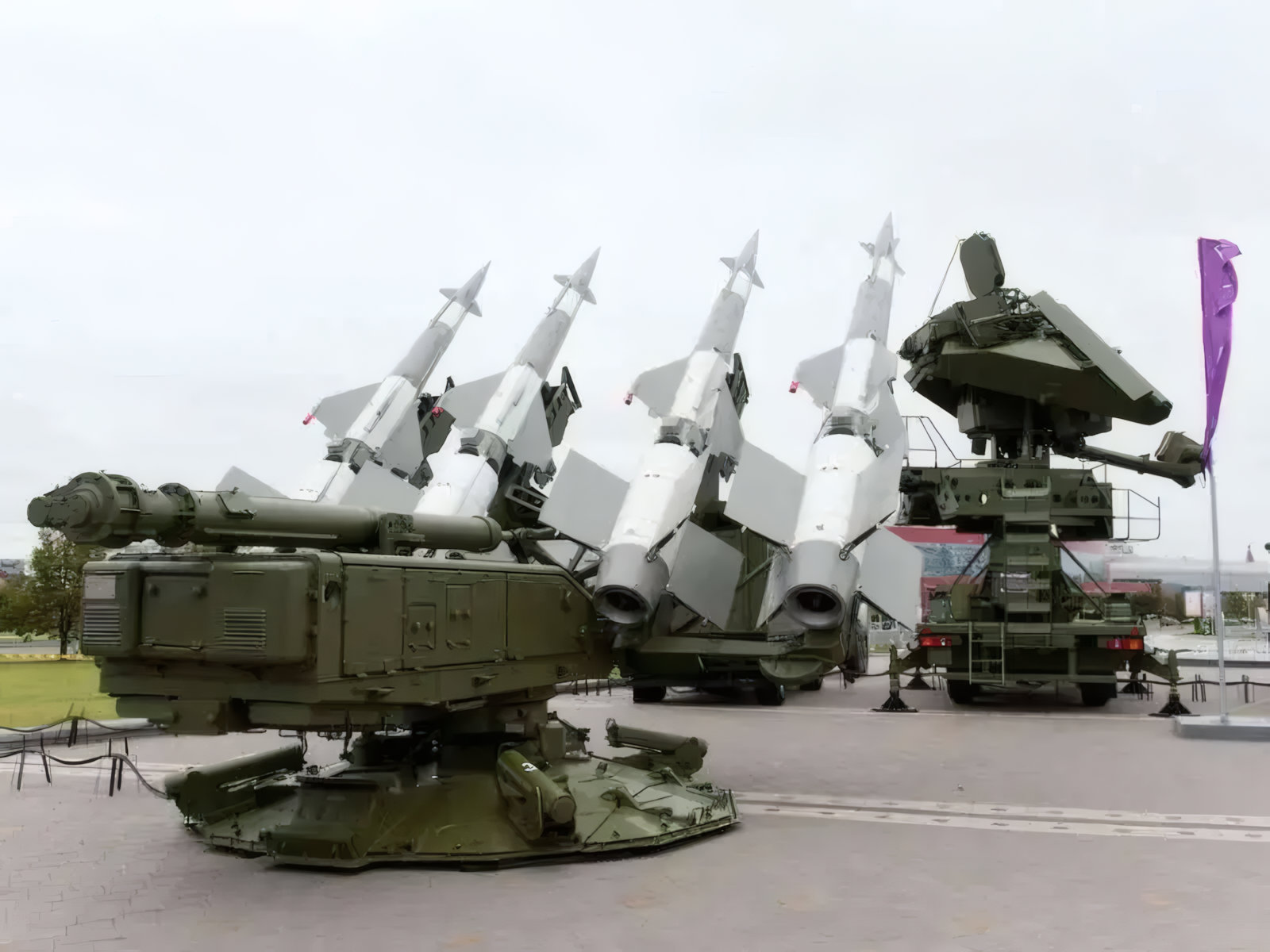

Общий вид модернизированного комплекса
Новая цифровая архитектура
Переход на современную элементную базу с обновлением вычислительных и сигнальных трактов, повышением устойчивости сопровождения и снижением ошибок измерения.
Повышение живучести
Сокращено время перевода из походного в боевое положение, уменьшено число межкабинных соединений. ПБУ выносится от антенного поста на расстояние до 300 м.
Пассивные каналы наблюдения
Введена оптико-электронная система для обнаружения и сопровождения целей в пассивном режиме днём и ночью. Цель типа МиГ-29 — до 25 км.
Эксплуатация и обслуживание
Встроенный автоматический контроль, модульная замена элементов и сокращение числа регулировок упрощают обслуживание и снижают нагрузку на персонал.
АРХИТЕКТУРА КОМПЛЕКСА
Три слоя: антенный пост, управление, пусковые установки
Станция наведения ракет СНР-125-2БМ (антенный пост УНВ-2БМ + ПБУ УНК-2БМ), ракетная батарея СМ-РБ-125-2БМ из четырёх ПУ 5П73-2БМ и система автономного электроснабжения.

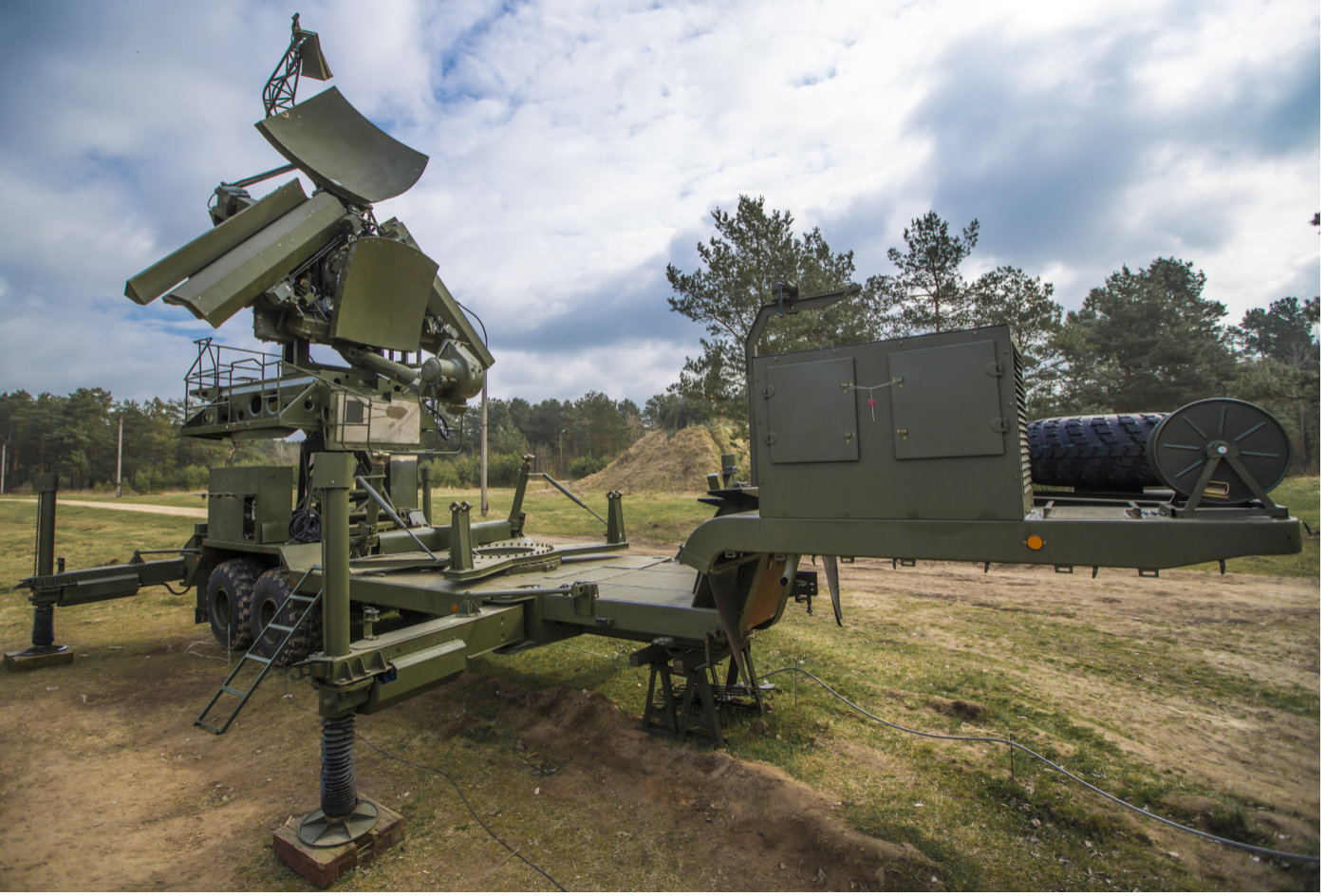

Антенный пост УНВ-2БМ — внешний вид
Состав конфигурации
ЗОНА ОБНАРУЖЕНИЯ
Радиолокационный и оптический каналы — день и ночь
25 km
Дальность оптического обнаружения
Цель типа МиГ-29, день и ночь
Сравнение каналов
▸ Пассивный режим — нет радиоизлучения
Тепловизионный канал позволяет наблюдать цель при лёгкой облачности.
ПУНКТ БОЕВОГО УПРАВЛЕНИЯ
УНК-2БМ: центр операторской среды и координации
ПБУ сосредотачивает рабочие места расчёта, средства связи, документирование, контроль состояний и управление режимами. Аппаратный контейнер может быть снят с шасси.
Автоматизированные рабочие места командира, оператора наведения, оператора пуска и операторов ручного сопровождения.
Проводная широкополосная связь с антенным постом.
Средства энергоснабжения и жизнеобеспечения в одном контейнере.
Аппаратный контейнер может быть размещён отдельно от шасси, в том числе в закрытых сооружениях.
Аппаратный контейнер допускается размещать отдельно от шасси, в том числе в закрытых сооружениях. ПБУ может выноситься от антенного поста на расстояние до 300 метров — один из ключевых элементов повышения живучести.

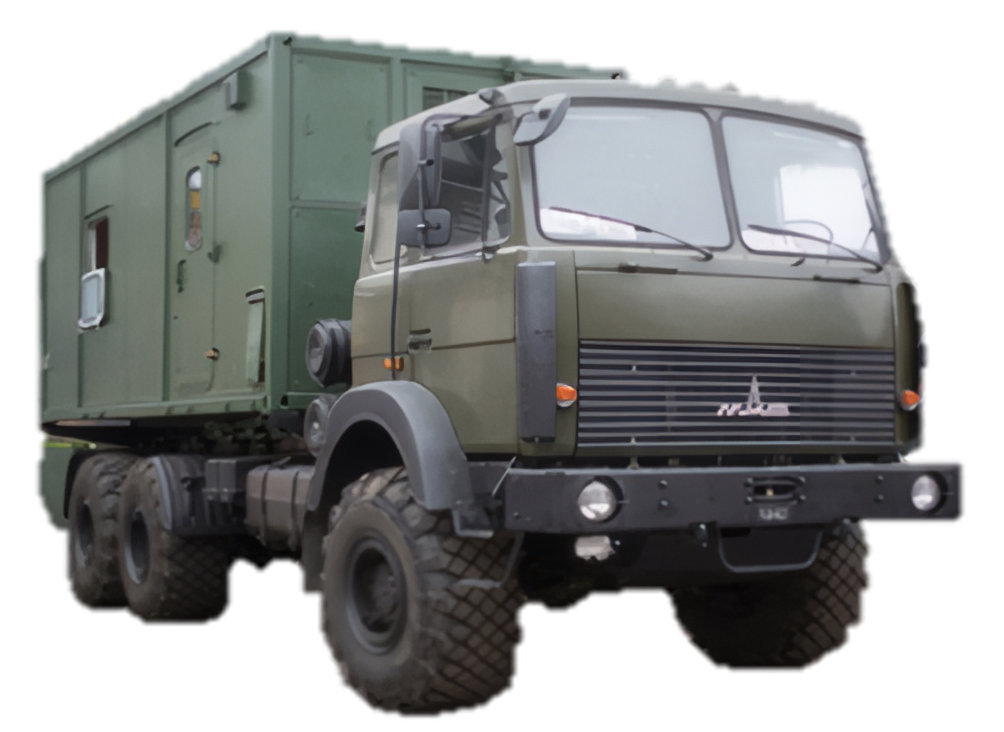

Пункт боевого управления УНК-2БМ — машина или интерьер
МОБИЛЬНОСТЬ И РАЗМЕЩЕНИЕ
Компактная позиция, вынос элементов, гибкость развёртывания
Полевые позиции не требуют специальных инженерных сооружений и площадок с твёрдым покрытием. Пусковые установки разносятся от антенного поста в радиусе до 300 м.
Позиция батареи — вид сверху

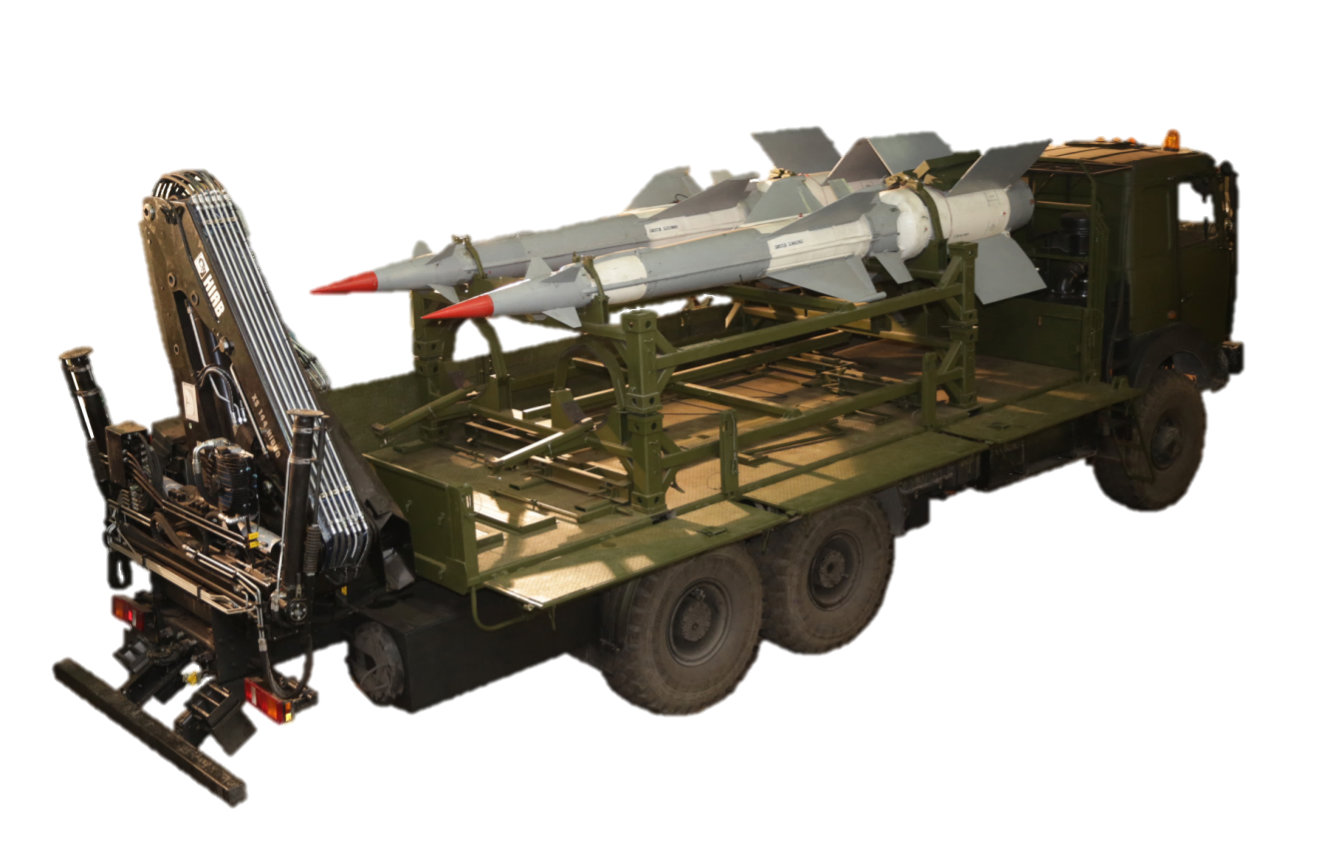

Модернизированная ТЗМ ПР-14-2БМ
Размещение на штатных стационарных и полевых позициях без специальных инженерных сооружений.
Пусковые установки разносятся от антенного поста в радиусе до 300 м.
Движение своим ходом по шоссе и грунтовым дорогам.
Перевозка по железной дороге и воздушным транспортом в установленных условиях.

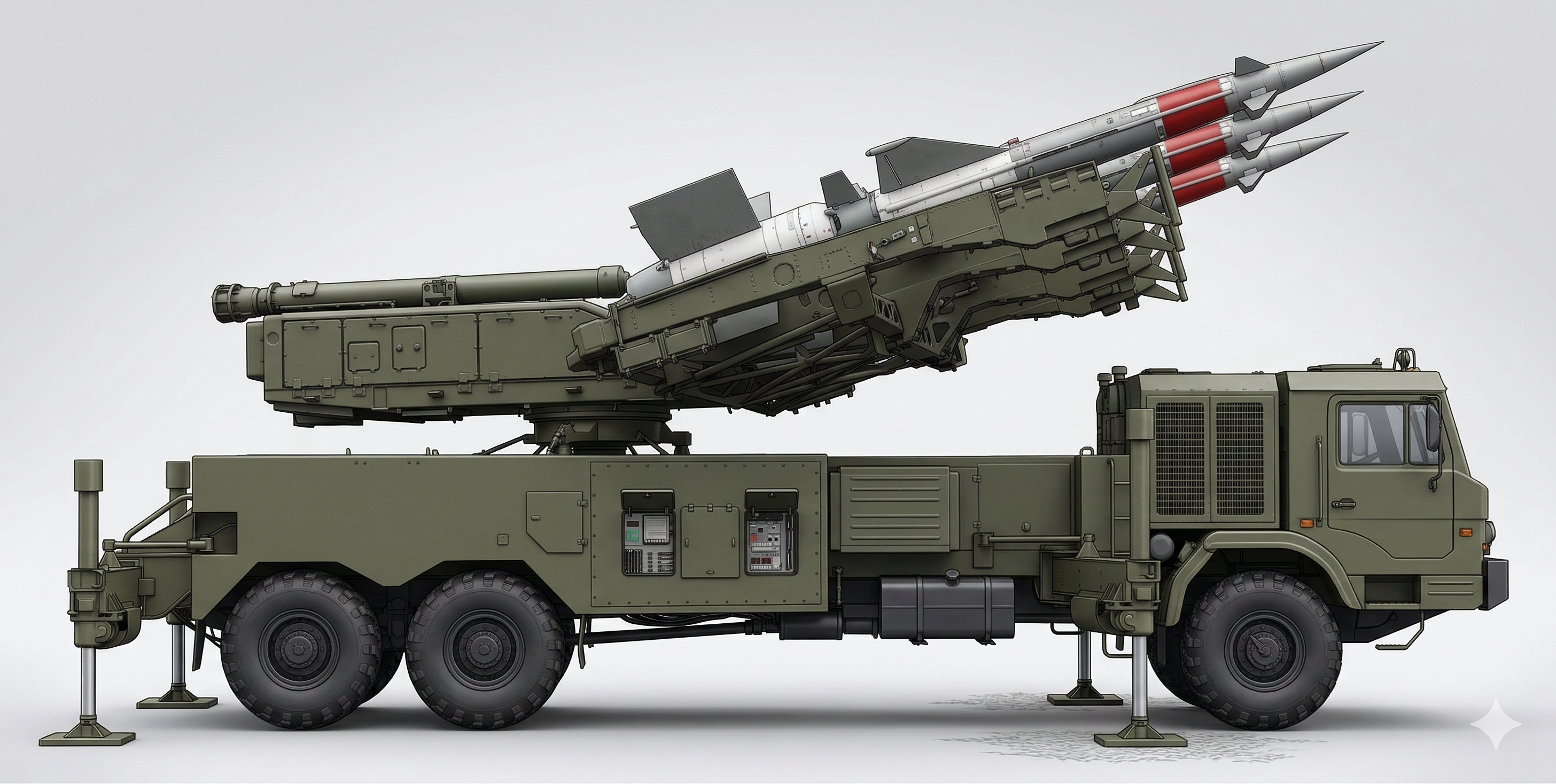

Пусковая установка 5П73-2БМ
ФАЗЫ РАЗВЁРТЫВАНИЯ
Боеготовность за 25 минут
Последовательность развёртывания от прибытия на позицию до полной боеготовности. Каждая фаза пропорционально отображена на 25-минутной шкале.
Прибытие / Подготовка
3 min
Развертывание антенного поста
7 min
Прокладка кабелей
4 min
Включение ПБУ
5 min
Проверка систем
4 min
Боеготовность
2 min
Итого
25 min
Время развёртывания и свёртывания до 25 минут — один из ключевых параметров живучести модернизированного комплекса, обеспечивающий возможность быстрой смены позиции при угрозе.
ОБСЛУЖИВАНИЕ И ПОДГОТОВКА
Снижение нагрузки на эксплуатацию и встроенные средства обучения
Встроенный автоматический контроль, модульная замена элементов, запасные части из текущего производства и тренажёрные средства для автономной подготовки расчёта.

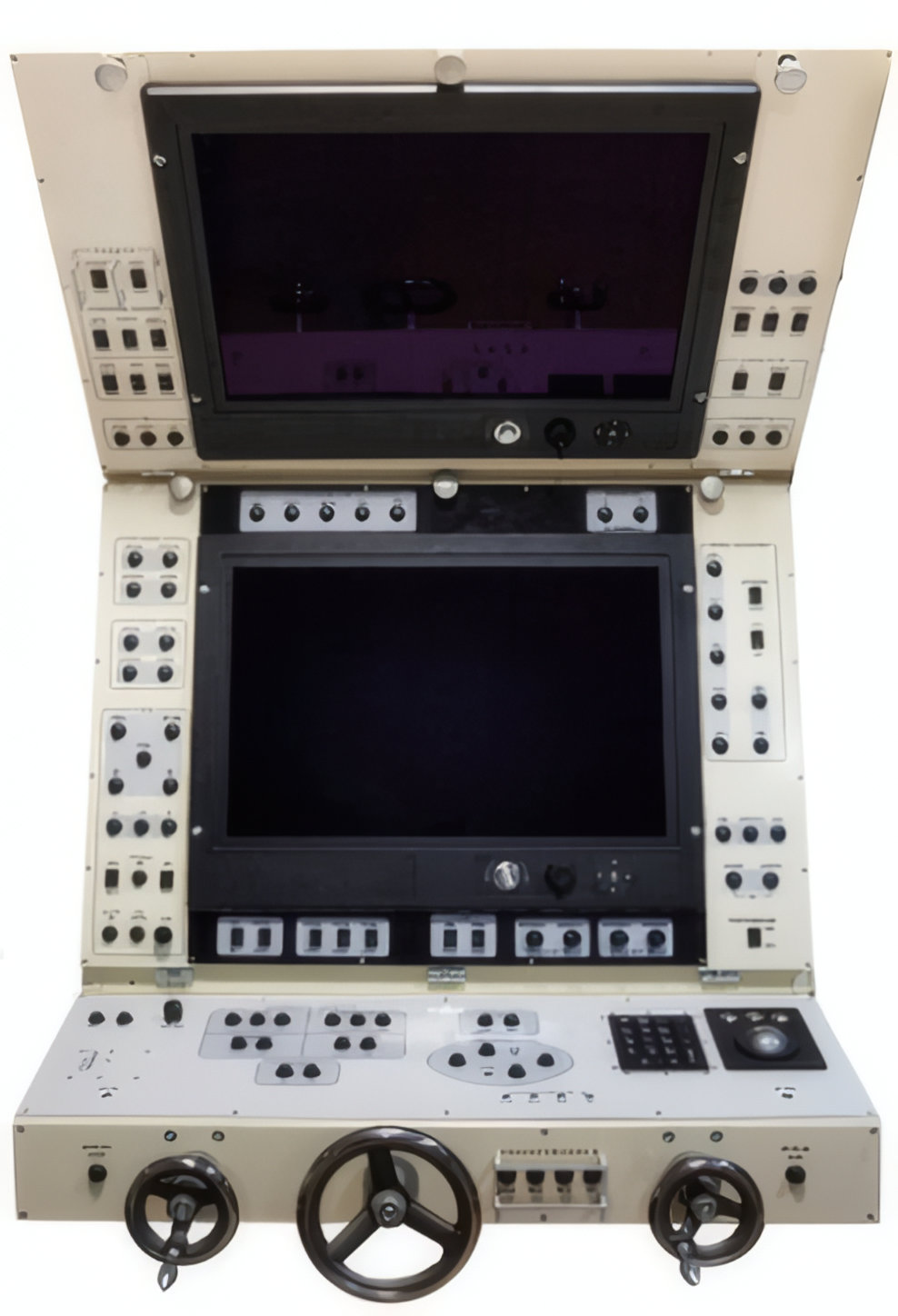

АРМ оператора
Встроенный автоматический контроль функционирования с выдачей информации о неисправности до сменного элемента.
Быстрая замена блоков, модулей и панелей без сложных регулировок.
Поставка запасных частей из текущего производства и формирование обменного фонда.
Тренажёрные средства для автономной подготовки расчёта и документирования тренировочной работы.
Электроснабжение
Автономные источники электропитания предусмотрены на каждом основном элементе комплекса, с локальным и дистанционным управлением, а также с возможностью длительной работы без постоянного наблюдения персонала.
Особенности антенного поста
Антенная система, радиопередающие и радиоприёмные устройства, блоки обработки сигналов.
Оптико-электронное устройство с телевизионным визиром и тепловизором.
Поворотное устройство антенной системы и механизмы горизонтирования.
Связь с ПБУ по единственному оптоволоконному кабелю повышенной прочности.
