MODERNIZED MOBILE RADAR STATION
P-18-ME2
Современная модернизация РЛС
Переход классической станции P-18 на более современный уровень: твердотельный приёмопередатчик, цифровая обработка сигналов, повышенная помехозащищённость и продление срока службы до 20 лет.
Симуляция обзора · 6 об/мин
Рабочий диапазон
145–175 MHz
Макс. дальность
560 км
Импульсная мощность
10 000 W
Продление службы
20 лет
ОБЩАЯ КОНЦЕПЦИЯ
Не косметическое обновление, а смена класса платформы
P-18-ME2 переводит ключевые узлы станции на твердотельную архитектуру, улучшая дальность обнаружения, устойчивость к помехам и качество сигнала. Расширенные интерфейсы (ASTERIX, Ethernet, HDLC) позволяют интегрировать станцию в современные сети управления.

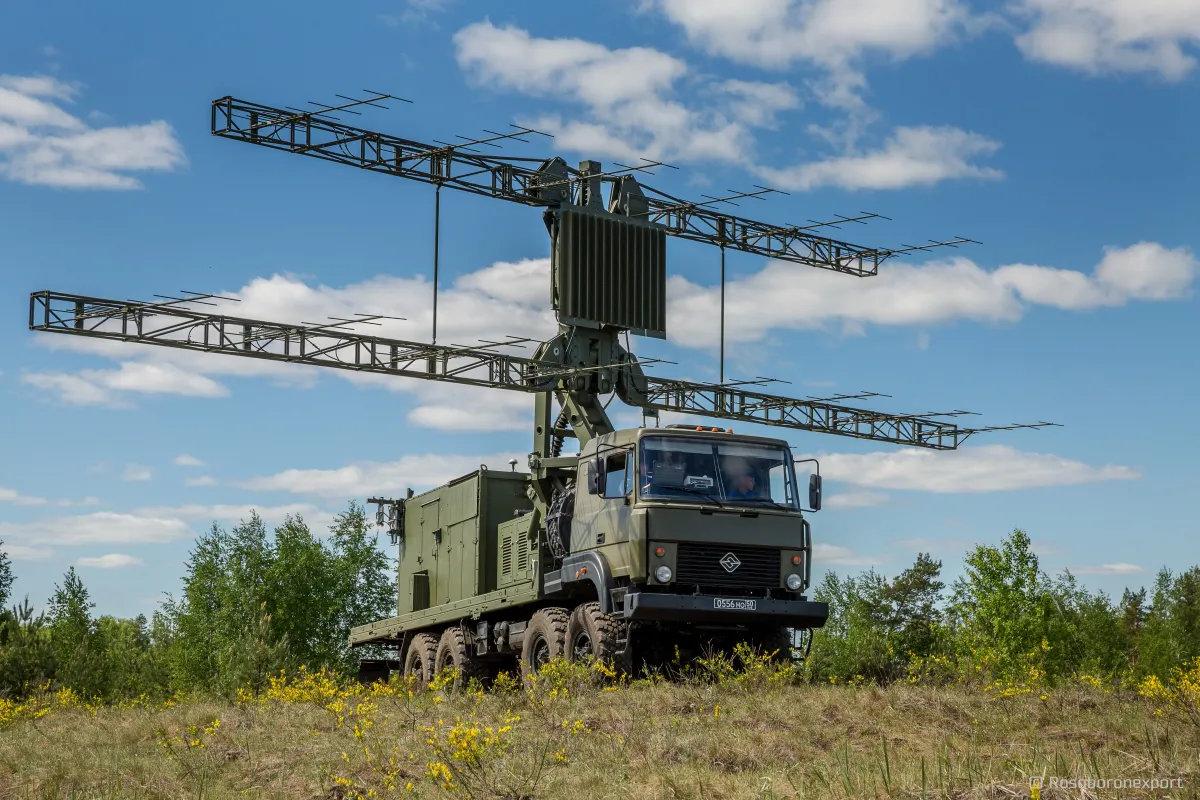

Полевое развертывание
P-18-ME2 на рабочей позиции
Твердотельная архитектура
Полная замена передающего и приёмного устройств на современные твердотельные модули — это не косметическое обновление, а глубокая модернизация платформы.
Расширенная зона обнаружения
Оптимизированная обработка сигналов и использование BPSK-модуляции позволяют расширить зону обнаружения до 560 км для крупных высотных целей.
Современная интеграция
Интерфейсы ASTERIX, HDLC, RS232C и Ethernet обеспечивают прямую интеграцию в современные сети передачи радиолокационных данных без переходников.
Автоматизированное рабочее место
Цветная индикация, возможность выноса рабочего места и система встроенной диагностики значительно снижают нагрузку на экипаж и время развертывания.
АРХИТЕКТУРА КОМПЛЕКСА
Три уровня интеграции для мобильного применения
Архитектура комплекса
Функциональная схема

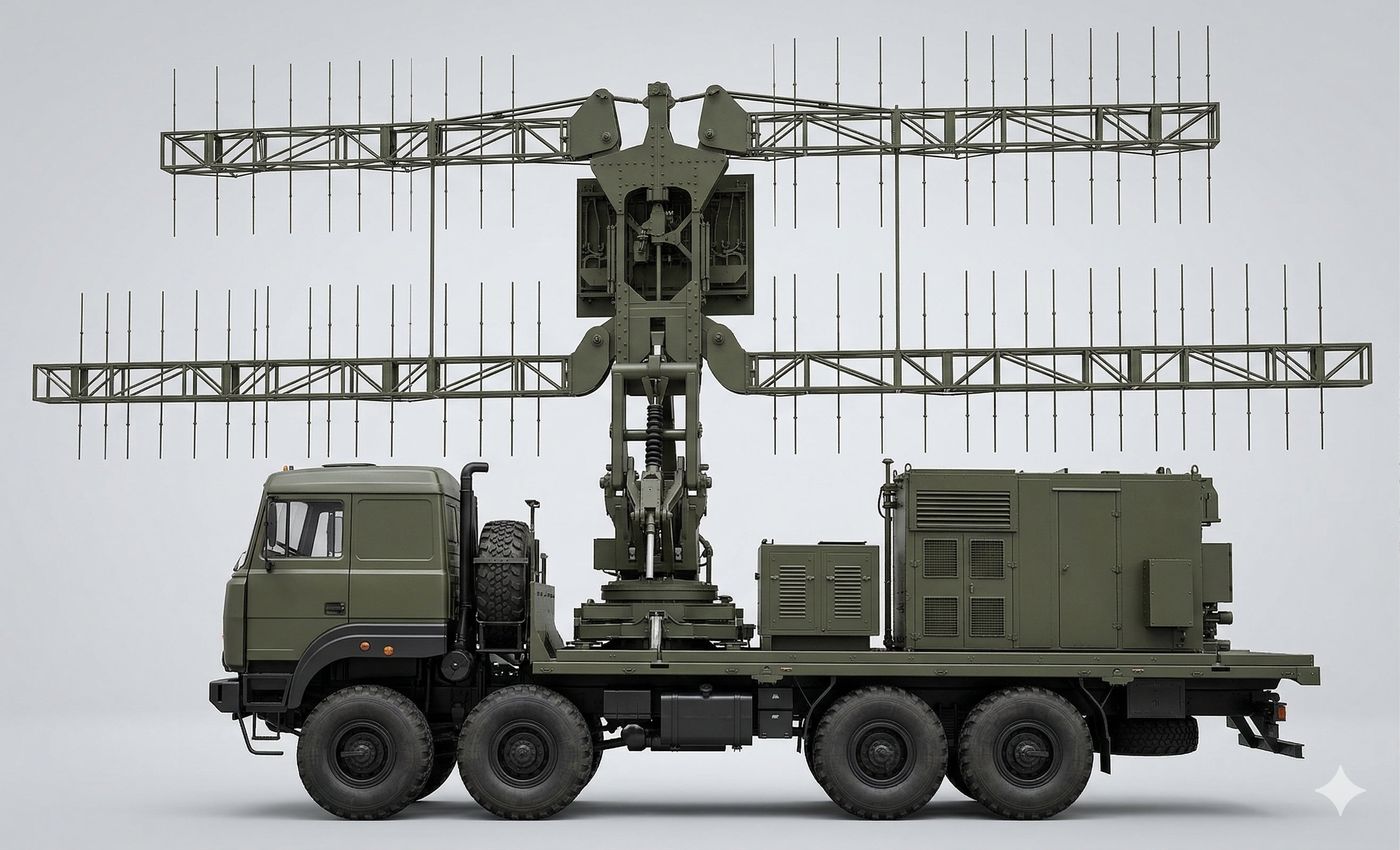

Состав на шасси
Размещение комплекса на шасси

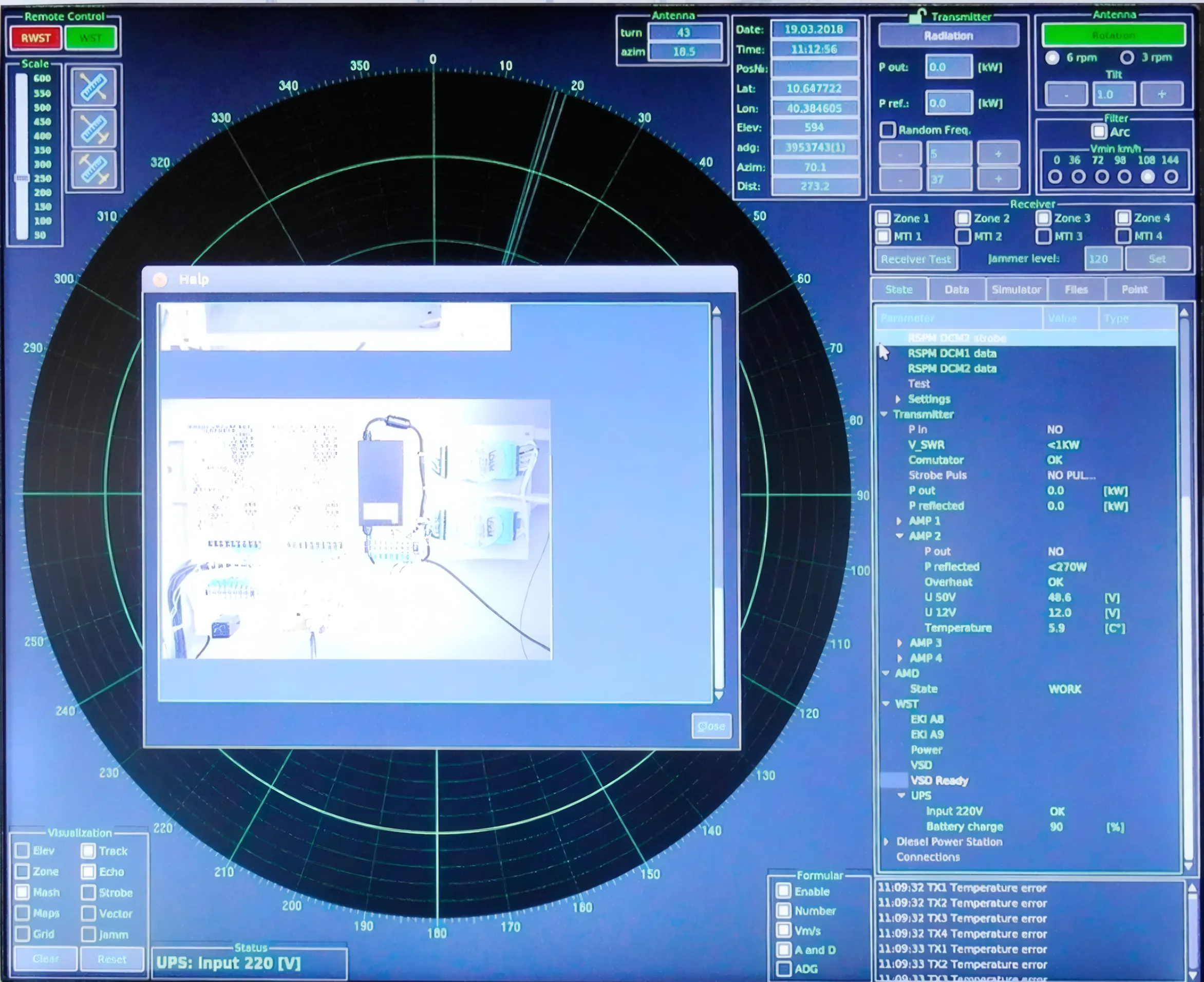

Аппаратная кабина
Модернизированная аппаратная часть
Ключевые параметры станции
Эти параметры определяют реальный боевой потенциал P-18-ME2 после модернизации.
Измер. координаты
Азимут, дальность
Скорость обзора
6 / 3 rpm
Точн. по дальности
180 m
Точн. по азимуту
0.4°
Разр. по дальн.
1200 m
Разр. по азим.
6°
Длит. импульса
6…525 μs
Имп. мощность
10 kW
Средняя мощность
1 kW
Динамический диап.
100 dB
Подавл. помех
20 dB
Автон. питание
2 × 10 kW
ЗОНА ОБНАРУЖЕНИЯ
Дальности обнаружения по высоте и ЭПР цели
График показывает практические дальности обнаружения для двух классов целей на различных высотах — ключевой показатель прикладной ценности модернизации.
График дальности обнаружения
Дальность по высоте в зависимости от ЭПР
Зона обнаружения
Сечение по высотам (ЭПР 15 м²)
Макс. дальность
560 km
Высотная цель (25 000 м) с ЭПР 15 м² — максимальное значение в таблице характеристик станции.
Таблица обнаружения
ПРИЁМО-ПЕРЕДАЮЩИЙ ТРАКТ
Полная замена критически важных узлов
Модернизация не ограничивается периферией — передающее и приёмное устройства полностью заменены на новые твердотельные решения.
Передающее устройство
TXНовый твердотельный передатчик устраняет устаревшую архитектуру, обеспечивая современную и надёжную сигнальную базу.
Приёмное устройство
RXНовый приёмник расширяет возможности обработки сигналов и устойчивость к радиоэлектронной обстановке.

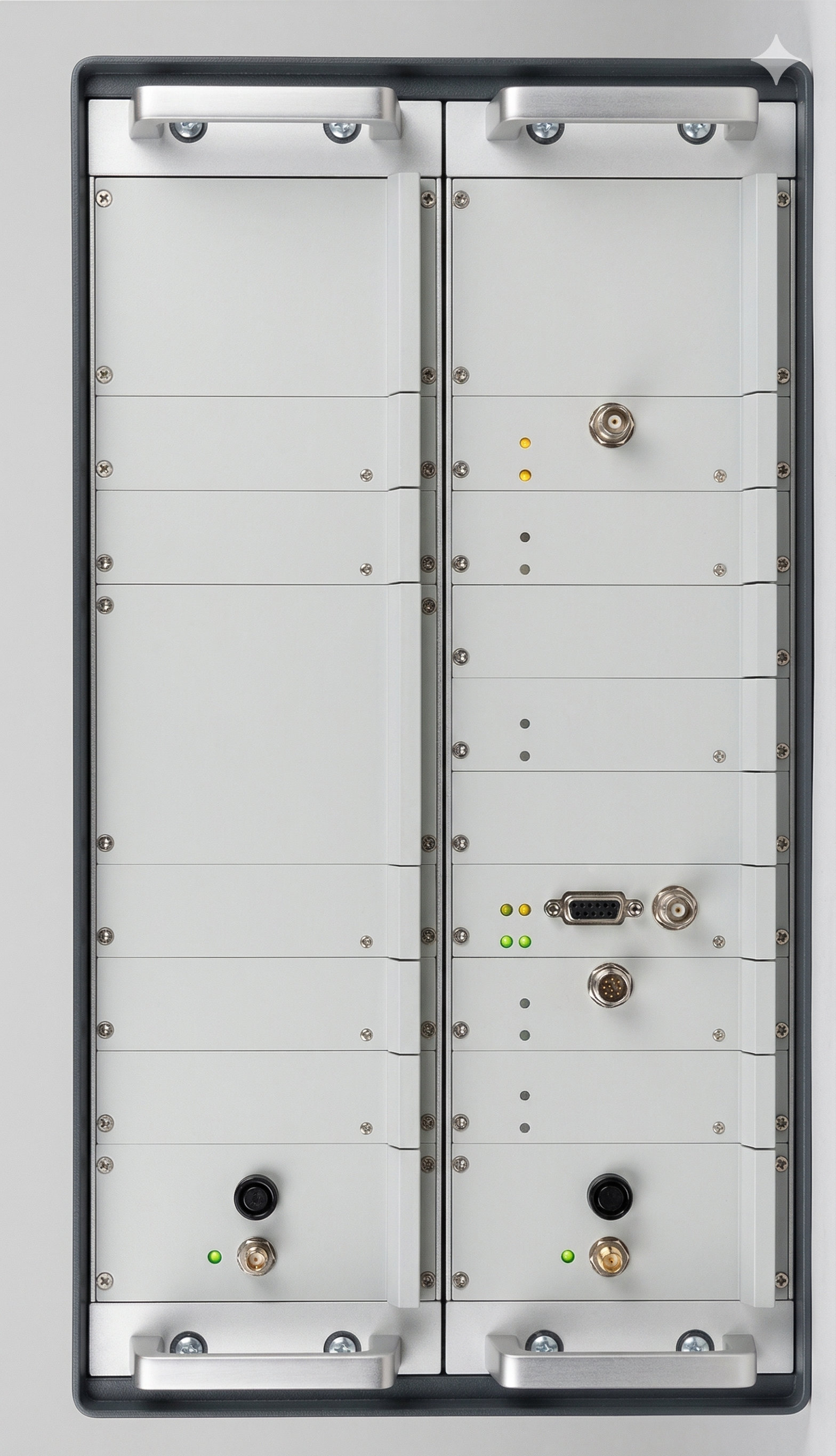

TX Module
Стойка передатчика

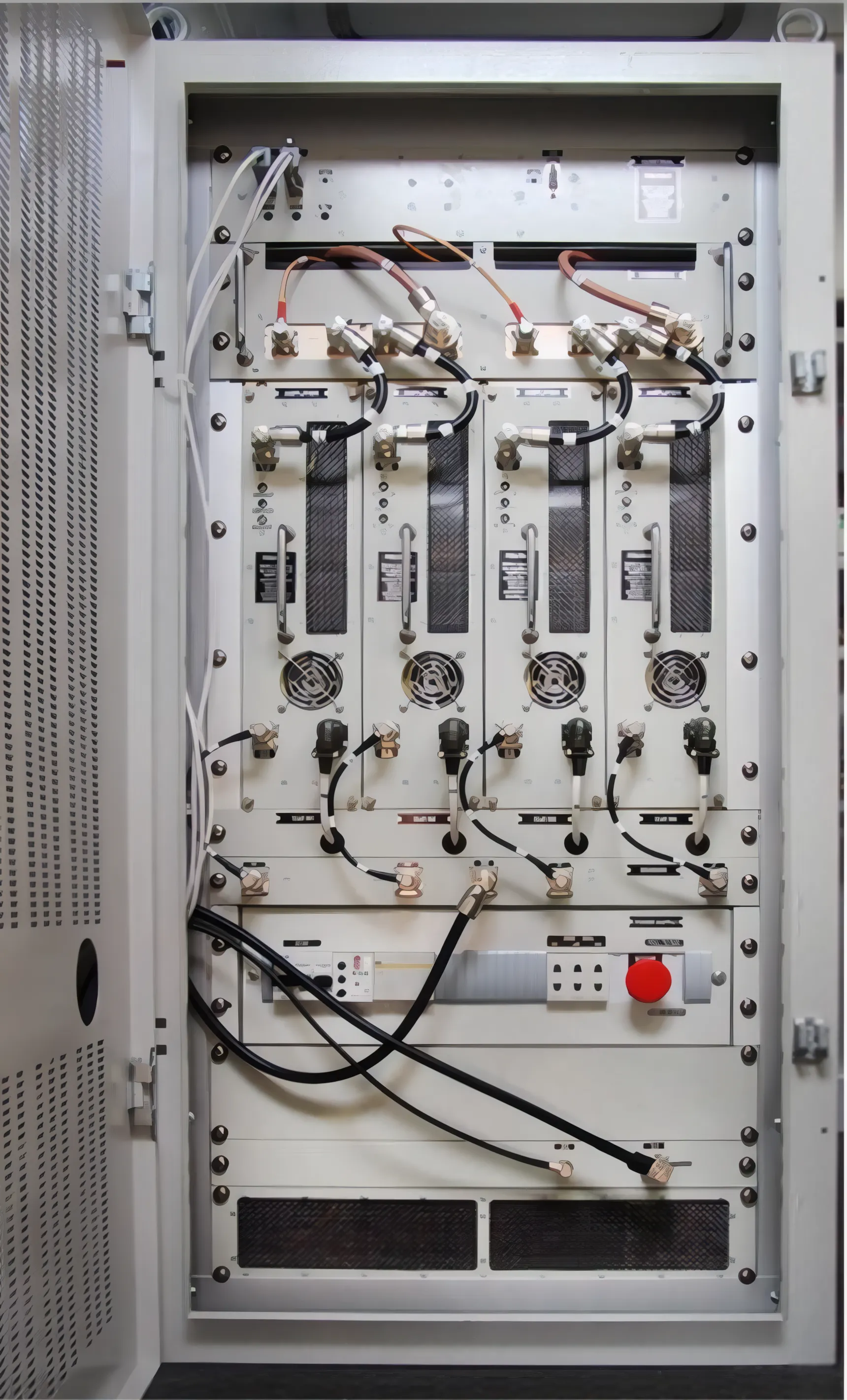

RX Module
Приёмный блок

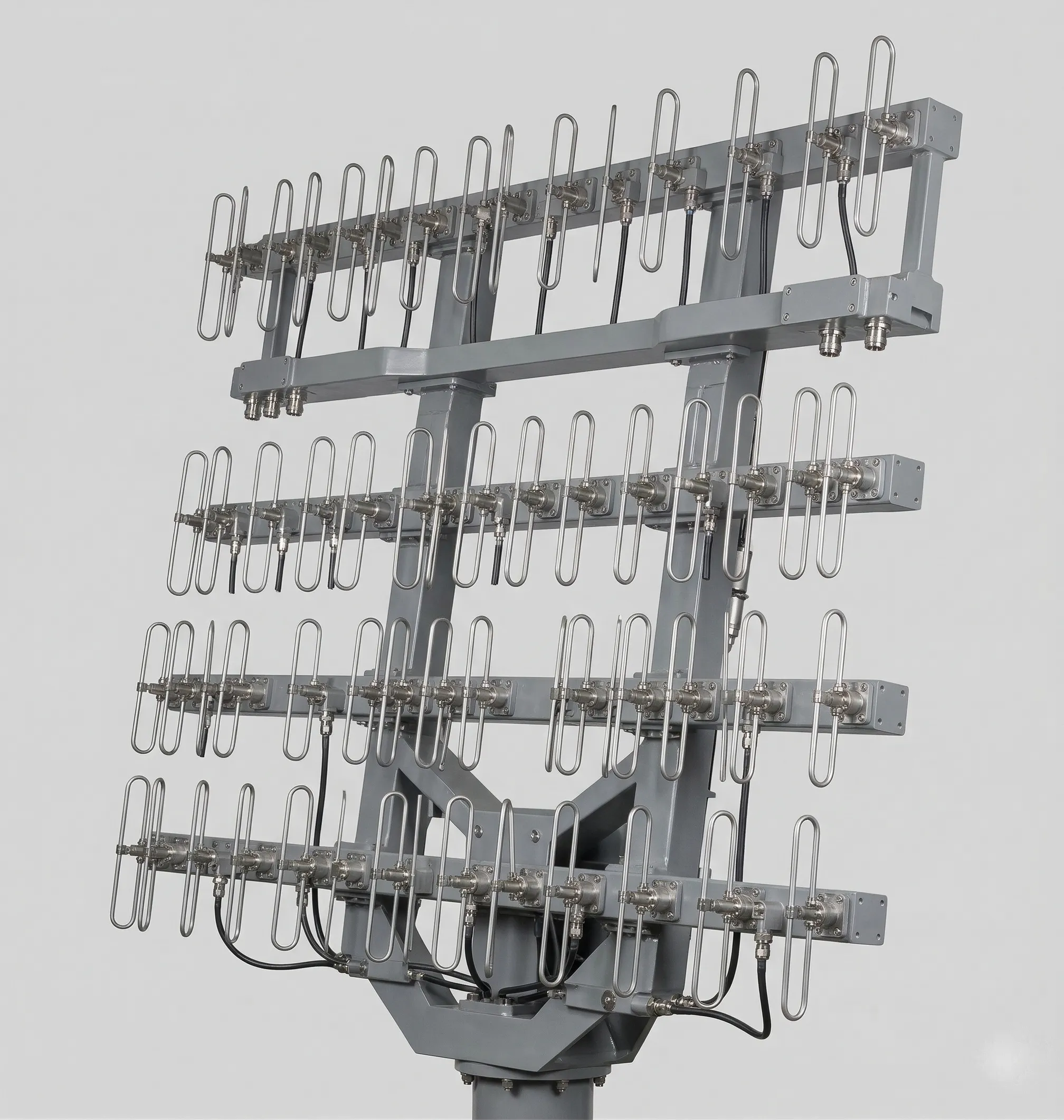

Антенна
Антенная решётка
ОПЕРАТОРСКАЯ СРЕДА И ПОМЕХОЗАЩИТА
Современное управление и практическая помехозащита

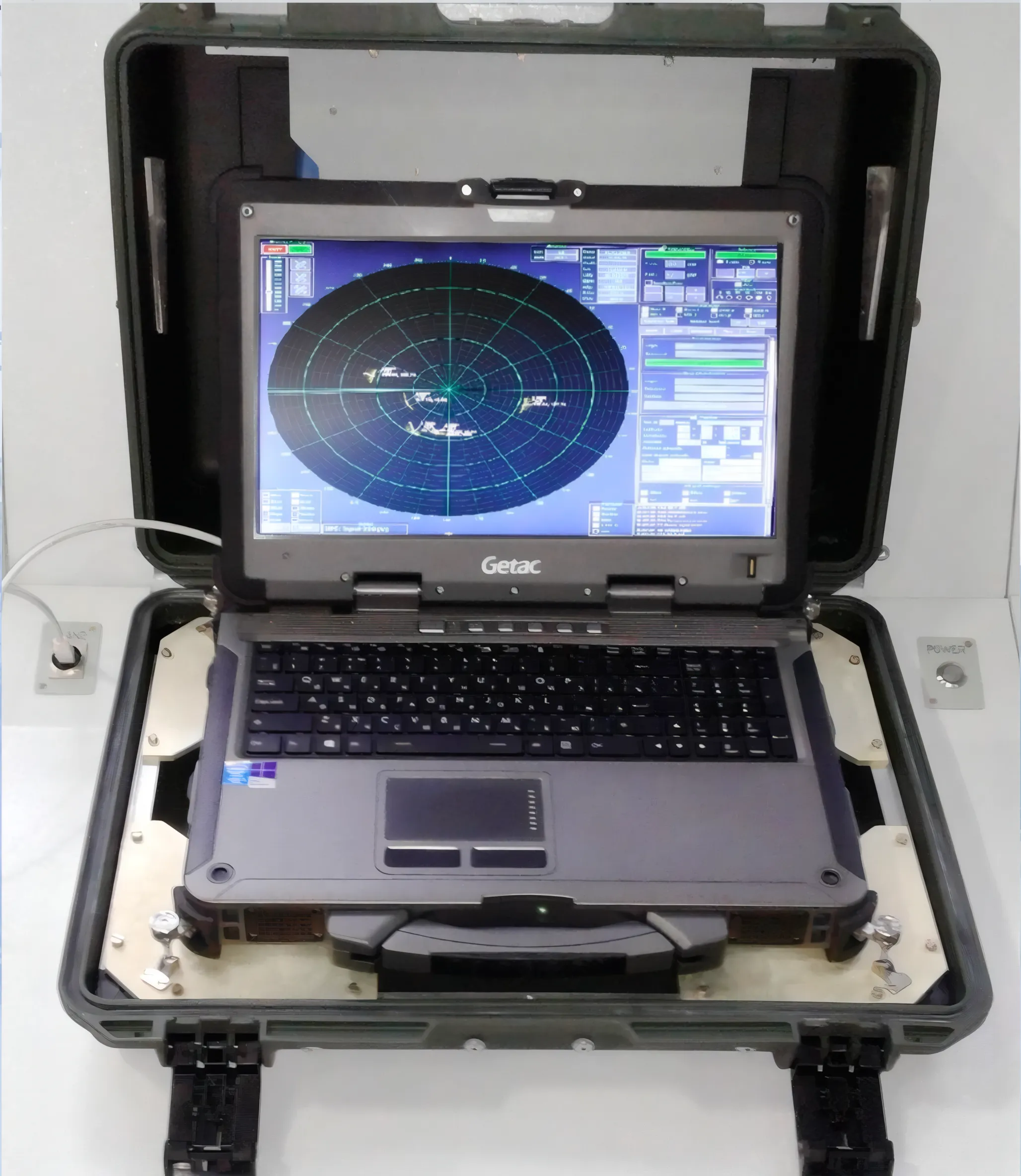

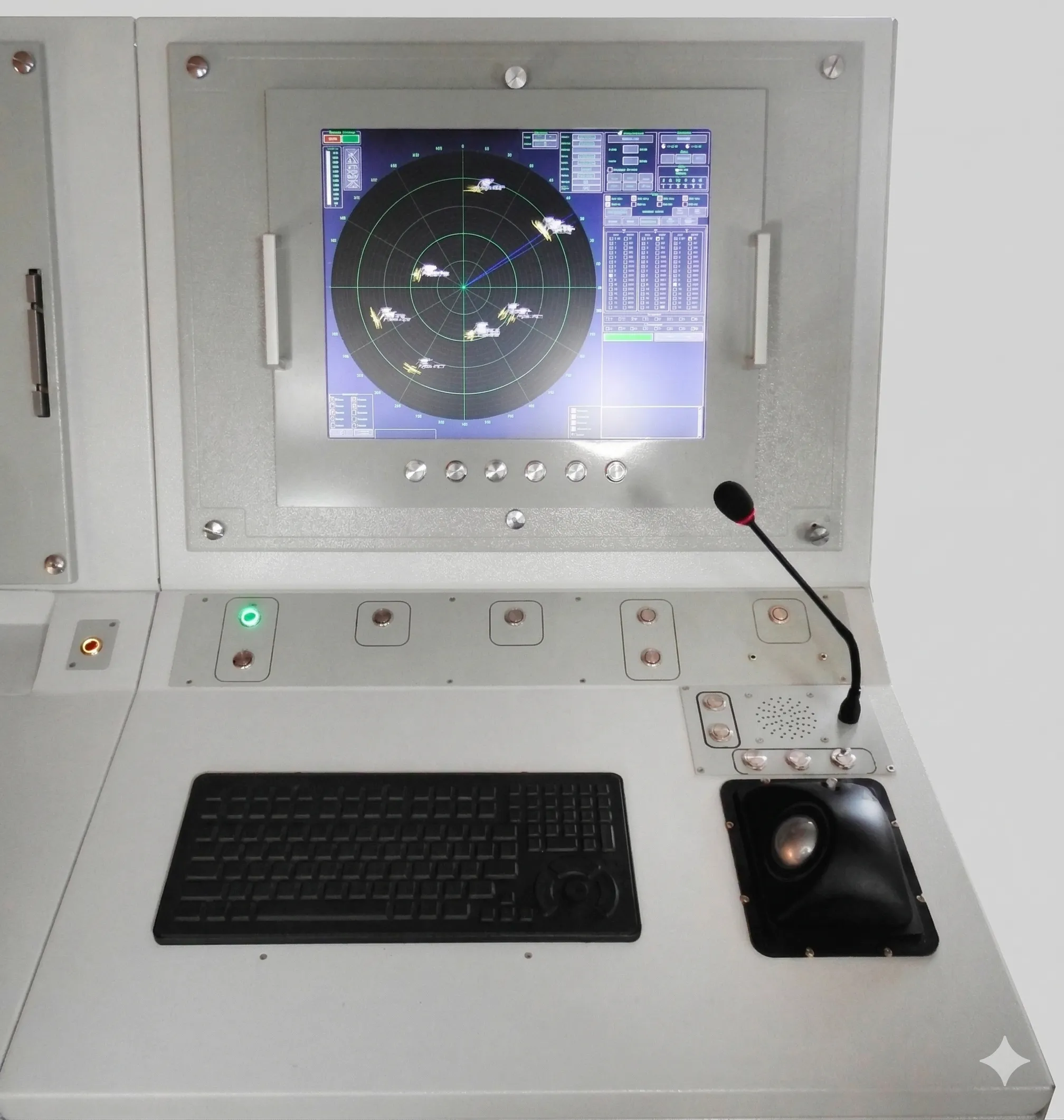

Рабочее место оператора
Автоматизированная консоль
Деталь системы
Операторская консоль
Новая операторская среда делает работу быстрее и понятнее — особенно при длительном дежурстве.
Помехозащита
Частотная адаптивность и СДЦ обеспечивают уверенную работу в сложной РЭО.
АВТОНОМНОЕ ПИТАНИЕ
Независимое энергоснабжение для полевого применения
Для мобильной станции автономное питание — это часть реальной боевой ценности. P-18-ME2 рассчитан на работу без внешней энергосети.
Параметры энергетической части
Питание комплекса
380 V / 50 Hz / 23 A
Потребляемая мощность
≤ 10 кВт
Генераторы
2 × 10 kW
Номинальное напряжение
400 V
Баки генераторов
2 × 50 L
Дополнительный бак
200 L
Скорость транспортировки
≤ 70 км/ч
Темп. эксплуатации
−10…+50 °C
Макс. высота над уровнем моря
3 000 м
Срок службы электростанции
20 лет

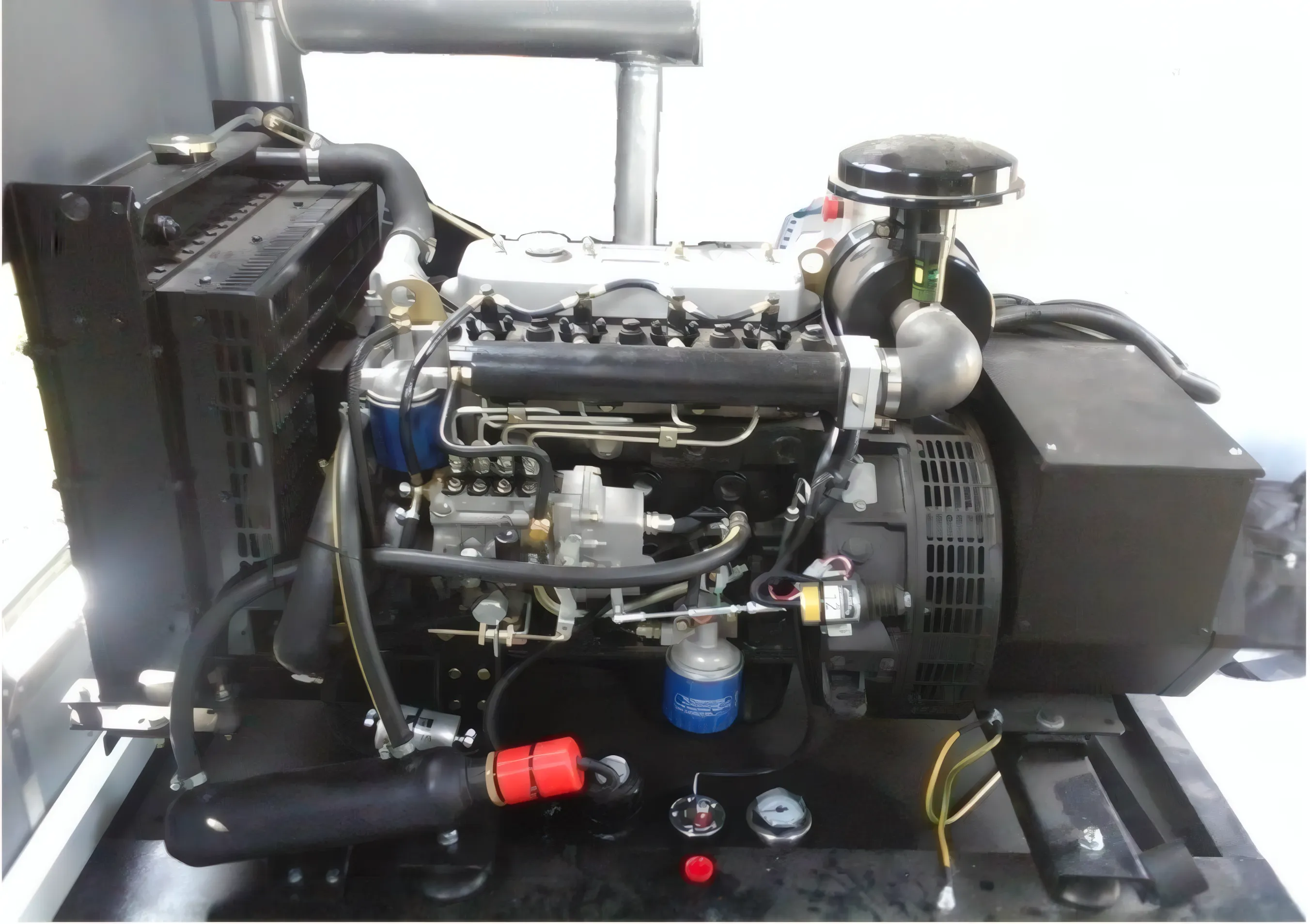

Электростанция
Автономная дизель-генераторная установка
Резервирование питания
